在液晶顯示屏模組中，有一個關鍵組件默默無聞卻至關重要——它就是導光板。

在行業內，曾有一句話是這樣說的：“做背光，核心就是做導光板”。這看似夸張的說法，實則道出了導光板對背光模組性能的關鍵影響。

作為LCD的核心光學元件，導光板直接影響著顯示屏的亮度均勻性和整體視覺效果。

本文將帶您深入了解這個"光線魔術師"，讓大家對導光板有一個全新的認識。

一、導光板：LCD的光線調度員與材料專家

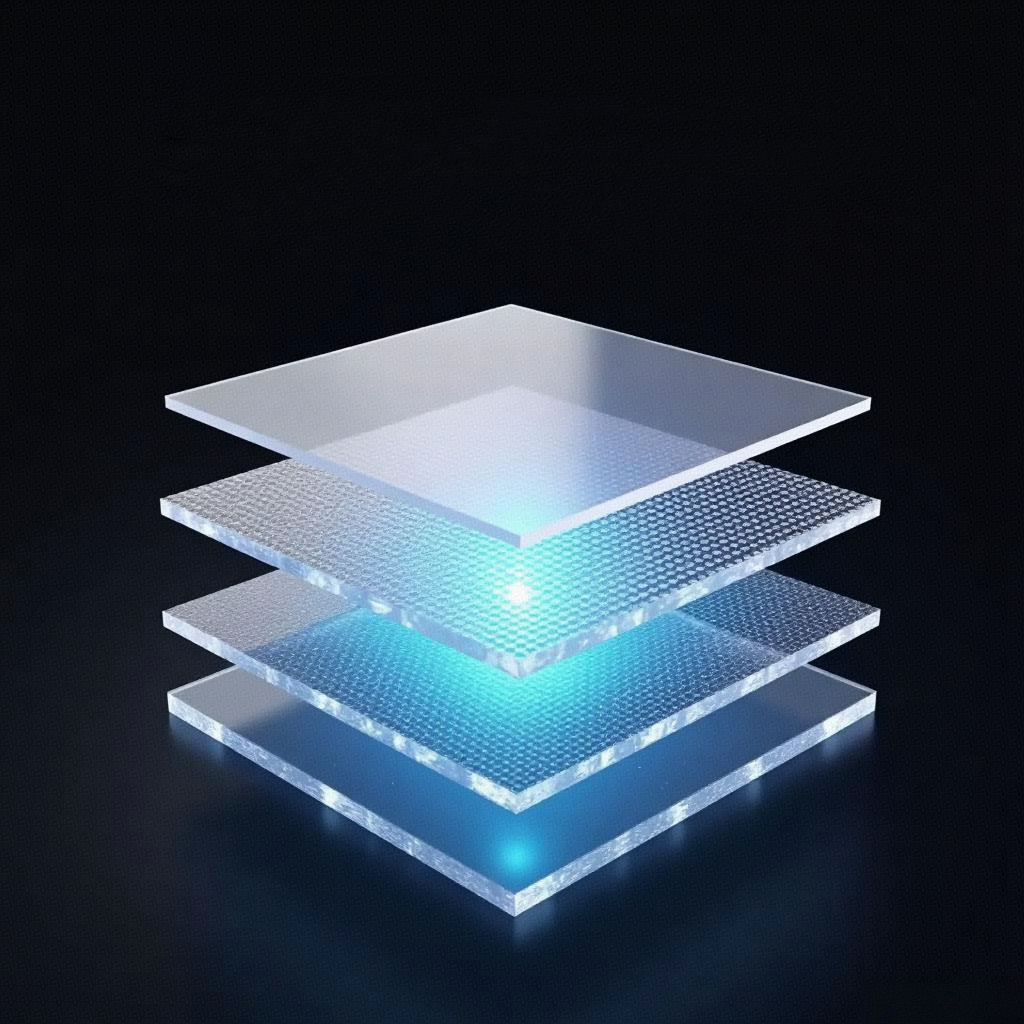

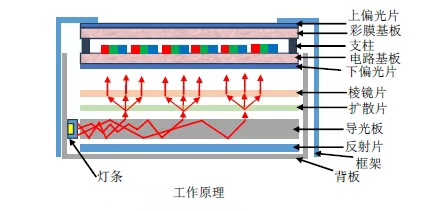

導光板(Light Guide Plate，簡稱LGP)是液晶顯示模組背光系統的核心部件，具有雙重關鍵作用：

1、光學大師：

光線導航員：精準引導LED光線的傳播方向，實現高效光傳導。

光源變形師：將點光源或線光源轉換為均勻的面光源，為液晶層提供理想的光學基礎。

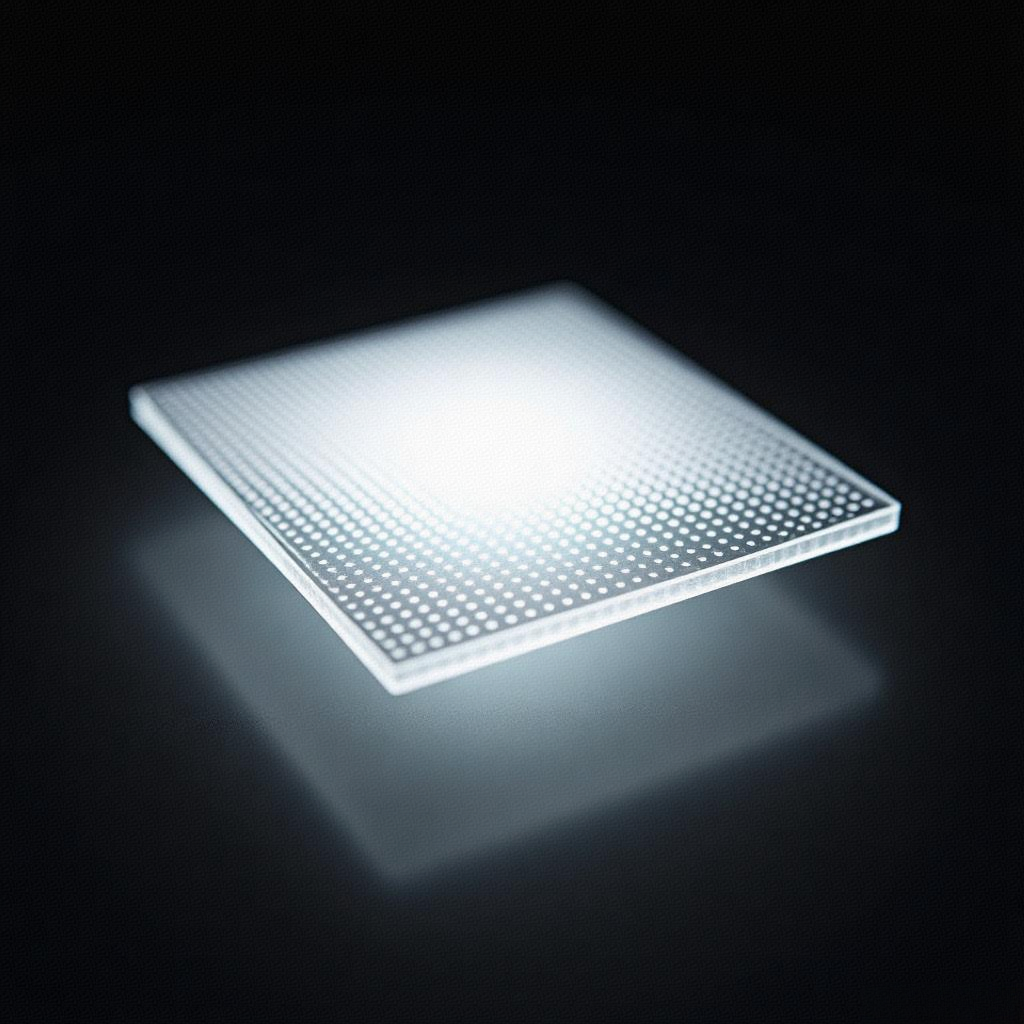

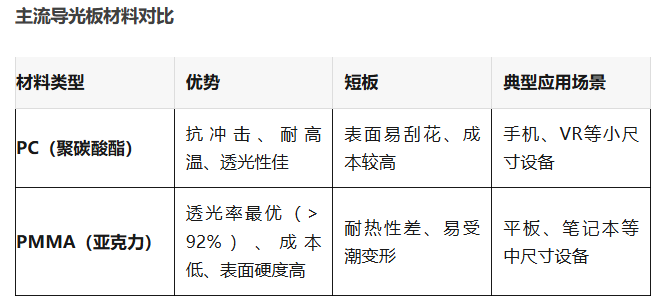

2、材料專家：其性能高度依賴材質選擇，目前主流材料分為兩大技術路線：

技術地位與性能要求

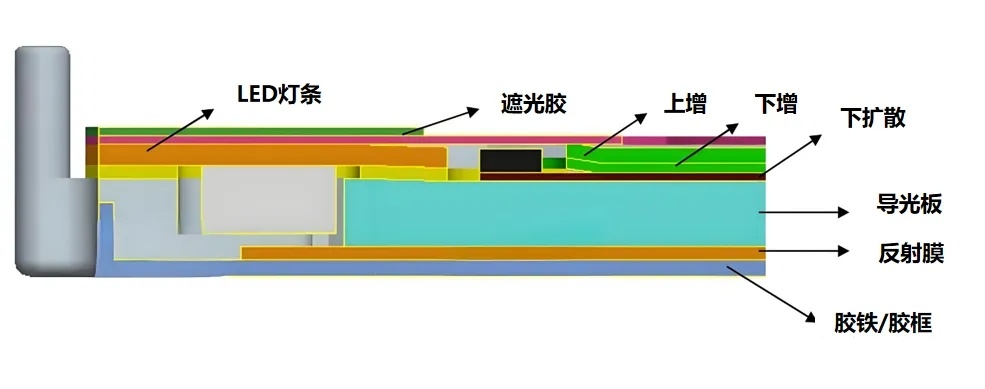

在LCD模組中，導光板位于反射片與光學膜片之間，是背光系統的"光線調度中心"，其設計直接決定顯示均勻性與光效。

優質導光板需滿足：

? 光線利用率>90%

? 亮度均勻性>85%

? 精準的網點設計(通過激光雕刻或印刷工藝實現)

二、優質導光板提升顯示模組性能

一塊優秀的導光板能為液晶顯示模組帶來的性能提升：

亮度均勻性優化：精密設計的網點結構可消除暗區與亮區，實現全屏一致的亮度表現，尤其對大尺寸顯示器至關重要。

能效提升：高效的光線利用率減少背光損耗，在相同亮度下可降低LED使用數量，幫助終端產品達到更高能效標準。

超薄設計支持：先進的導光板技術使超薄筆電和顯示器成為可能，目前最薄可支持0.5mm以下的模組設計。

寬色域表現：配合優質光學膜片，高品質導光板可提供更純凈的白光基底，實現更廣的色域覆蓋。

成本優化：合理的導光板設計可減少光學膜片使用數量，在保證性能的同時降低整體BOM成本。

三、主流導光板制造工藝及技術趨勢

導光板的制造工藝直接影響其光學性能、厚度、成本及適用場景。

目前主流的制造工藝主要包括印刷式、注塑成型和激光雕刻，每種工藝各有優缺點，適用于不同需求的產品。

此外，隨著顯示技術向超薄化、高亮度和柔性化發展，微結構導光板和新材料應用成為行業新趨勢。

1. 主流導光板制造工藝



(1) 印刷式(網點印刷)：通過絲網印刷技術在基材上制作網點，成本低但精度有限。

工藝原理：采用絲網印刷或噴墨打印技術，在導光板底面(或側面)涂布高反射率油墨(如TiO?或SiO?基材料)，形成精密排布的散射網點。

優點：

成本低：設備投資較小，適合中低端顯示產品(如普通液晶顯示器、工控屏)。

大尺寸適用：可制作30英寸以上的大尺寸導光板，如電視背光模組。

缺點：

精度受限：傳統絲網印刷的網點直徑通常在50μm以上，難以滿足高分辨率顯示需求。

耐久性較差：長期使用后，網點可能出現脫落或氧化，影響光學均勻性。

典型應用：中低端LCD顯示器、廣告燈箱、普通背光模組。

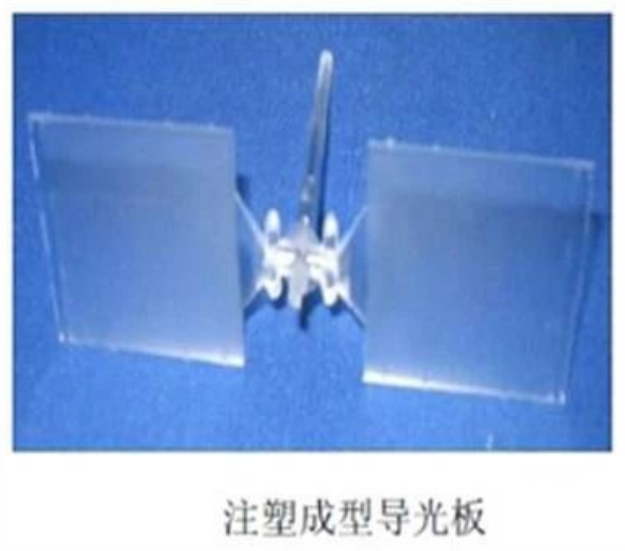

(2) 注塑成型(一體成型)：直接注塑出帶有網點結構的導光板，一致性好但模具成本高。

工藝原理：通過高精度模具在注塑過程中直接成型導光板，并在表面或內部形成微結構(如V-cut棱鏡、散射網點)。

優點：

一致性好：網點或微結構由模具決定，產品光學性能穩定，適合大規模量產。

可做復雜結構：支持3D曲面導光板、超薄設計(如手機導光板厚度<0.3mm)。

缺點：

模具成本高：高精度光學模具需鏡面拋光，加工精度要求<1μm，初期投入大。

材料限制：主要采用PMMA或PC，耐高溫性能需優化。

典型應用：智能手機、平板電腦、高端顯示器、車載顯示。

(3) 激光雕刻(精密加工)：用激光精密加工網點，適合高精度需求但效率較低。

工藝原理：利用紫外激光或飛秒激光在導光板表面或內部雕刻微米級散射結構(如凹點、溝槽)。

優點：

高精度：激光加工可實現<10μm的微結構，適用于高PPI(像素密度)顯示。

靈活性強：支持動態調整網點密度，優化光均勻性。

缺點：

加工效率低：相比注塑或印刷，激光逐點加工速度較慢，成本較高。

熱影響問題：激光可能引起材料局部碳化，需優化工藝參數。

典型應用：Mini LED背光、高端顯示器、醫療設備顯示屏。

2. 導光板技術新趨勢

(1) 超薄導光板(厚度<0.3mm)

需求背景：智能手機、可穿戴設備(如AR/VR)對輕薄化要求極高。

實現方式：

納米壓印技術：采用高精度模具壓印納米級結構，替代傳統網點，減少厚度。

復合光學膜：結合微棱鏡膜(BEF)和擴散膜，減少導光板自身厚度。

應用場景：折疊屏手機、超薄筆記本、OLED輔助背光。

(2) 微結構導光板(無網點設計)

技術特點：

采用精密光學紋理(如棱鏡陣列、光柵結構)取代傳統印刷網點，提升光提取效率。

結合計算光學設計，優化微結構排布，實現更高均勻性(輝度均勻性>90%)。

優勢：

更適合Mini LED/Micro LED分區控光，減少光串擾。

壽命更長，無網點脫落風險。

代表應用：蘋果Pro Display XDR(晶格導光結構)、高端車載顯示。

(3) 新材料應用(MS樹脂、COC等)

MS樹脂(改性PMMA+硅膠)：

兼具PMMA的高透光率和PC的耐熱性(耐溫可達110°C以上)。

適用于車載顯示等高溫環境。

COC(環烯烴共聚物)：

低吸濕性、高剛性，適合高精度注塑成型。

用于超薄導光板及光學傳感器。

3. 未來挑戰與發展方向

更高精度需求：隨著Micro LED技術發展，導光板微結構需邁向亞微米級加工。

柔性化趨勢：可彎曲導光板(如用于卷曲屏手機)需開發柔性光學材料。

環境光自適應：結合智能調光技術，動態優化導光板光學性能。

目前，印刷式、注塑成型和激光雕刻仍是導光板制造的三大主流工藝，各自適用于不同場景。

隨著顯示技術發展，超薄導光板和微結構導光板成為新趨勢，厚度可做到0.3mm以下，滿足日益增長的輕薄化需求。

同時，新材料如MS樹脂的應用進一步提升了導光板的耐熱性和光學性能，推動導光板在高端顯示、車載、AR/VR等領域的更廣泛應用。

隨著顯示技術向更薄、更亮、更均勻的方向發展，作為液晶顯示模組的關鍵組件，導光板的技術進步將持續推動整個顯示行業的發展。

選擇具有前瞻性技術儲備的液晶顯示模組供應商，將幫助終端廠商在激烈的市場競爭中獲得先機。
