當今社會，每個人都離不開各種電子設備，特別是電腦和手機，設備中各種視頻、圖案和文字等都是通過電子屏幕顯示出來，這些電子產品的顯示器材都是液晶屏。它是如何顯示數字或圖像呢?那么下面我們就來詳細了解屏幕的內部結構，了解其中的原理。

一、液晶屏構造

LCD 是 liquid crystal display 液晶顯示屏的簡稱，現在主流的是TFT-LCD (薄膜晶體管-液晶顯示屏)技術。

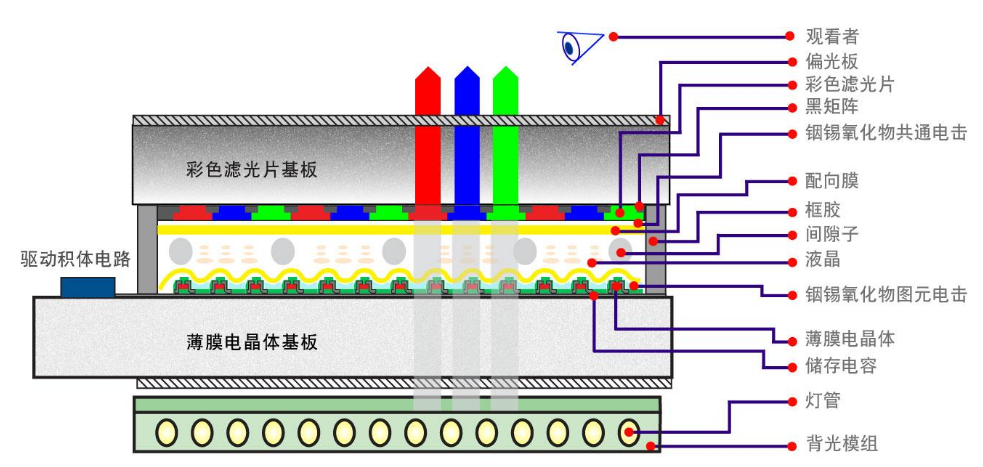

LCD顯示器結構

看上圖的拆解，液晶屏要有背光源、偏振片，最重要的是兩片平行的玻璃基板中放置液晶，下基板上再放置 TFT 薄膜晶體管，上基板放置 CF 彩色濾光片(有 RGB 的紅綠藍三色光阻)等所構成。

二、液晶屏顯色原理

因?yàn)?CF 彩色濾光片上印刷有 RGB 三種顏色的色塊，那等到屏幕背光源的光線穿過時，來~我們對照下圖看個順序：

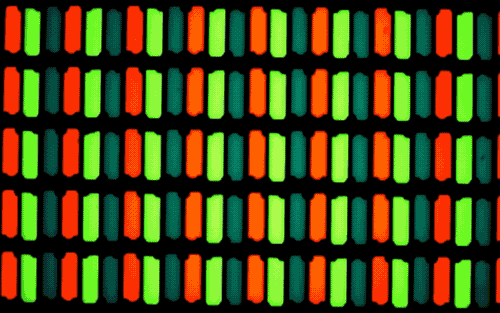

光線先是穿過透明的 TFT 薄膜晶體管基板，再透過液晶分子，然后再透過 CF 彩色濾光片，受各個色塊下液晶分子的穿透率不同的影響，色塊就會發出下圖這樣亮暗不同的紅綠藍三色，從而混合成顯示所需要的顏色。

當然前提是，這一個個的色塊要足夠的小，小到積少成多能組成顏色豐富的圖像，也就是我們說的像素點啦!

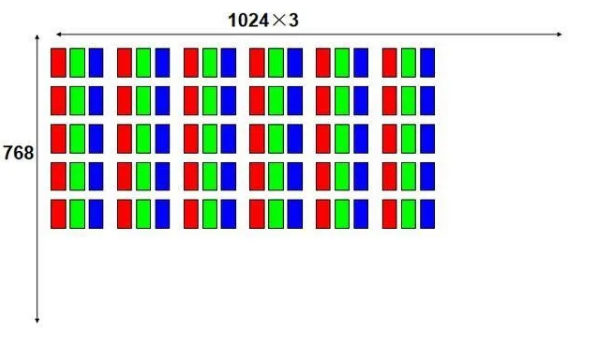

以分辨率為1024×768像素的顯示屏為例，每個像素由R、G、B三基色的子像素，即合計有1024×768×3 TFT晶體管。如下圖所示：

1024×768分辨率像素點

液晶模組是一種高度集成化的電子部件，擁有優異的顯示效果、低功耗、輕薄便攜等特點，因此被廣泛應用于各種電子產品中。

而隨著技術的不斷進步，液晶模組的性能和功能也在不斷提高，已經成為現代電子產業中不可或缺的重要組成部分。接下來一起看一下液晶模組生廠工藝，因?yàn)橐粋€(gè)個制作環節極為精確，差不多都是封閉加工的，所以文章里用了動畫演示的動圖。

三、液晶模組生產工藝

液晶模組生產工藝是指將液晶顯示器的相關零部件和材料進行組裝和加工的過程。液晶模組一般由液晶面板、背光模塊、驅動電路板等組成，下面是液晶模組的生產工藝簡要介紹。

首先，準備液晶面板。液晶面板是液晶顯示器的核心部件，它由基板、透明電極、液晶材料等組成。在生產過程中，首先需要選擇合適的基板材料，并進行化學處理和精密加工，制備基板。然后，在基板上涂布透明電極，形成液晶顯示的電場。接下來，將液晶材料填充到基板之間形成液晶層。最后，將上下兩個基板封裝在一起，形成液晶面板。

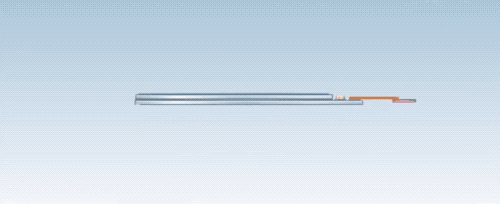

上圖就是將 LCD 液晶成品面板(Cell)、異方向性導電膠(ACF)、驅動 IC、柔性線路板(FPC)和 PCB 電路板利用機臺在一起壓合。

其次，制備背光模塊。背光模塊負責提供液晶顯示器的背景光源。背光模塊一般由光源、光導板、反射片和透鏡等組成。光源可以選擇冷陰極管或者LED。在生產過程中，首先需要選擇合適的光源，并進行組裝和測試。然后，將光源輻射的光線通過光導板進行轉換和擴散，最后通過透鏡和反射片的反射，使光線覆蓋整個液晶面板。

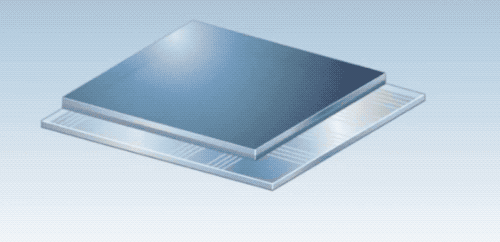

上圖是和背光板、燈源、鐵框一起去組裝出成品。

然后，制作驅動電路板。驅動電路板負責控制液晶面板和背光模塊的工作。在生產過程中，首先需要設計電路板的布局和連接，然后將電阻、電容、晶體管等元器件焊接到電路板上。接下來，對電路板進行測試和調試，確保其正常工作。

最后，組裝和測試液晶模組。將液晶面板、背光模塊和驅動電路板進行組裝，形成完整的液晶模組。在組裝過程中，需要使用精密的工具和設備，確保各個組件的精確對位和連接。

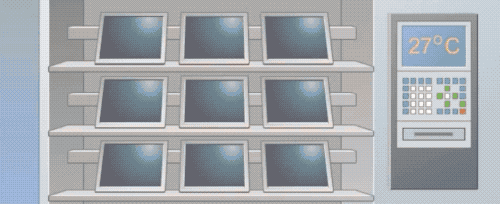

組裝完成后，對液晶模組進行各項測試，包括亮度、色彩、對比度等參數的測試，確保其性能達到要求。

綜上所述，液晶模組生產工藝包括準備液晶面板、制備背光模塊、制作驅動電路板和組裝及測試液晶模組等步驟。這些步驟需要精確的工藝控制和專業的設備，確保液晶模組的質量和性能達到要求。

液晶顯示模組生產流程的意義是什么呢?

液晶顯示模組有了一套規范的生產流程，不僅可以很清晰的分辨產品是否合格，還是公司產品質量和出貨率的有效保障，又可以提高生產效率和節約成本。
